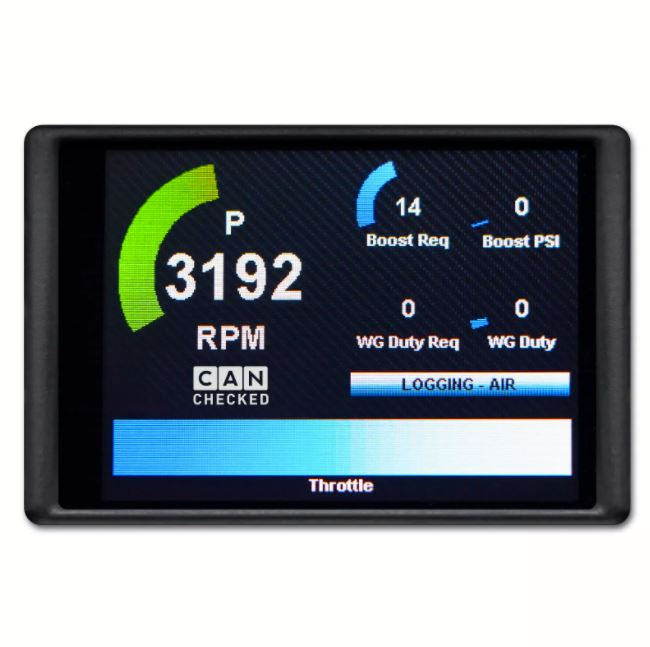

CANchecked MFD28 écran pour ta Yaris GR. Le nouvel affichage multifonctionnel CANchecked Gen.2 pour OBD2 et capteurs analogiques.
Cet écran est livré avec un câble adaptateur OBD2 (1,50m). Ainsi, l'installation est plug and play et toutes les valeurs OBD 2 émises par l'unité de contrôle moteur (ECU) sont affichées.

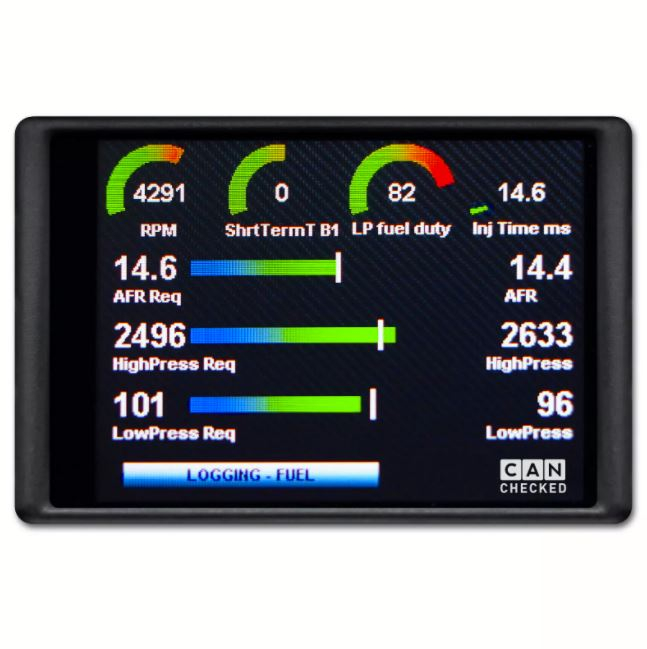

Par exemple (extensible à tout moment) : régime, tension de la batterie, température de l'eau, température d'admission, angle d'allumage, réduction de l'angle d'allumage par cylindre, cliquetis par cylindre, lambda, enrichissement, température des gaz d'échappement, cadence N75, pression de suralimentation, température de l'eau du radiateur, température de l'huile, température ambiante, vitesse, etc.
La toute nouvelle deuxième génération (GEN 2) d'écrans CANchecked offre
- Des graphiques améliorés avec un meilleur anti-aliasing
- Balayage (swip) au lieu de taper
- Les widgets sont réglables avec plus de précision
- Nouvelles fonctions pop-up d'avertissement
Caractéristiques :
- 2.écran tactile capacitif de 8 pouces
- Possibilité d'afficher les valeurs OBD 2 émises par le calculateur moteur
- mémoire de carte SD de 8 Go
- Jusqu'à 10 pages librement configurables
- Connexion via Can-Bus et interface série
- 4 entrées analogiques pour capteurs 0 - 5V (par ex. pression d'huile, pression d'essence, température des gaz d'échappement (avec adaptateur) et pression de suralimentation)
- Flash de commutation en option
- Performance Meter (mesure des temps, par ex. 100-200 km/h)
- Valeurs d'alerte minimales et maximales individuelles
- Fonction popup en cas de dépassement ou de sous-dépassement des valeurs
- Luminosité de l'écran réglable
Vues
- 10 pages de configuration libre
- Jusqu'à 17 widgets par page

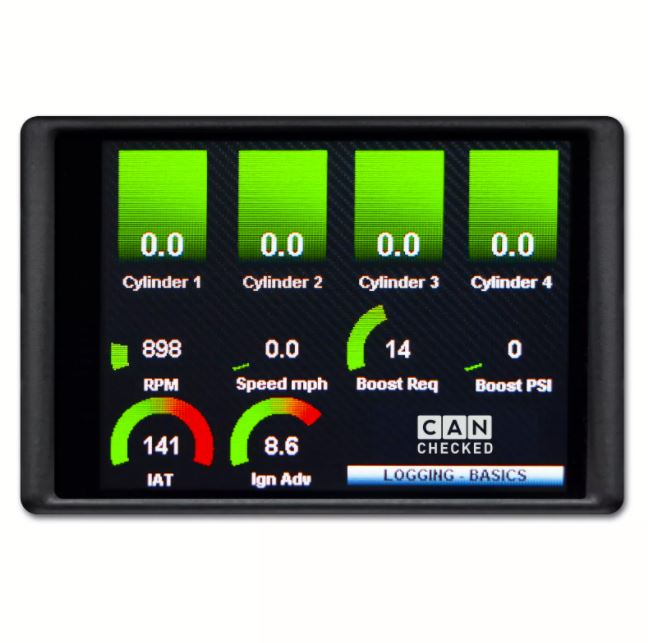

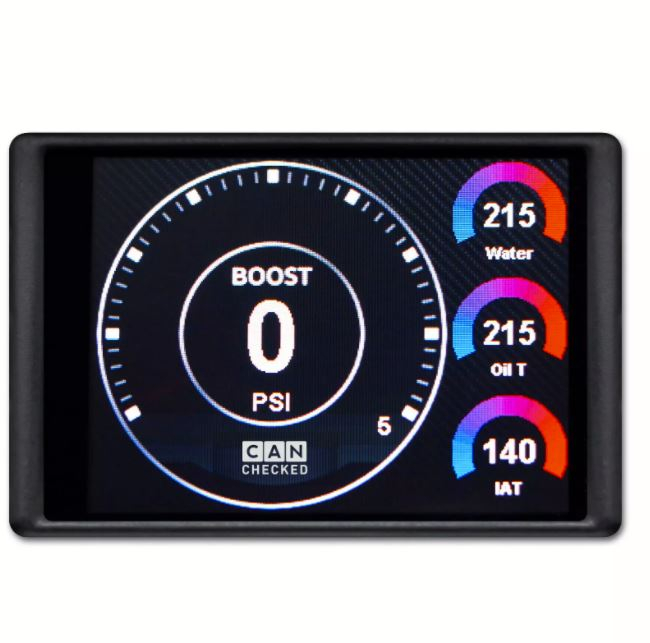

- 10 widgets différents (chiffre numérique, barre, vitesse, aiguille unique, log, tableswitch, image (de la carte SD), nombre, affichage circulaire, haldex)
- Widgets déplaçables et redimensionnables par glisser-déposer
- Possibilité d'adapter les couleurs en fonction des widgets
Une alternative est le configurateur en ligne sur le site web de CANchecked. Ici, les vues peuvent être créées à l'avance puis copiées sur la carte SD via la fonction d'exportation.

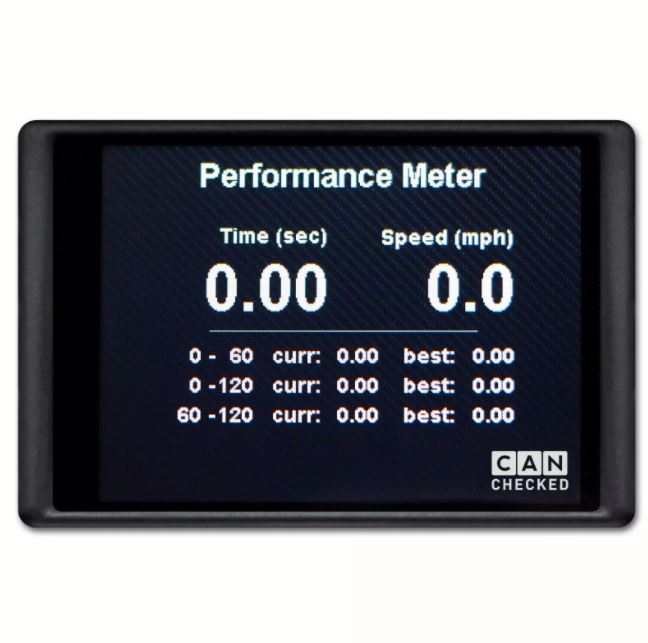

Performance Meter :
Mesure du temps directement intégrée dans l'écran. 0-100 ; 0-200 ; 150-200, tout est possible. Le temps est mesuré par le signal de vitesse provenant de l'appareil de commande, en option également combinable avec un module GPS 10Hz.
Logging :
Quatre types de logging sont disponibles :
1. USB : enregistre en direct toutes les données des capteurs via USB
2. Carte SD : toutes les données des capteurs sont également enregistrées sur la carte SD
3. Debug : toutes les données du bus CAN sont également enregistrées via USB.
4. sDbg : toutes les données Can Bus sont enregistrées sur la carte SD (CAN Bus Logger)
Pour évaluer le log, le logviewer est disponible en ligne. Il suffit de charger le fichier journal et d'utiliser l'interface intuitive.
Valeurs prises en charge :
De nombreux clients demandent toujours : "Quelles sont les valeurs que je peux demander à mon calculateur ? La réponse : " TOUTES " Les fabricants de calculateurs déterminent eux-mêmes quelles valeurs sont envoyées via l'interface et les documentent en conséquence. L'écran permet d'interroger jusqu'à 50 capteurs au total, si le fabricant le supporte.
Appareils de commande pris en charge :
Outre les appareils de commande OEM OBD2 originaux, il est également possible d'interroger les données des appareils de commande librement programmables. L'étendue est ici la même que pour le MFD15 / MFD28 / MFD32 standard.
Haldex :
L'écran a la capacité de réguler la commande 4motion Haldex (plateforme VAG Gen 1 PQ34). La communication se fait par Can-Bus, il n'est donc pas nécessaire de modifier le Haldex. La commande est activée par une licence.
Contenu de la livraison :

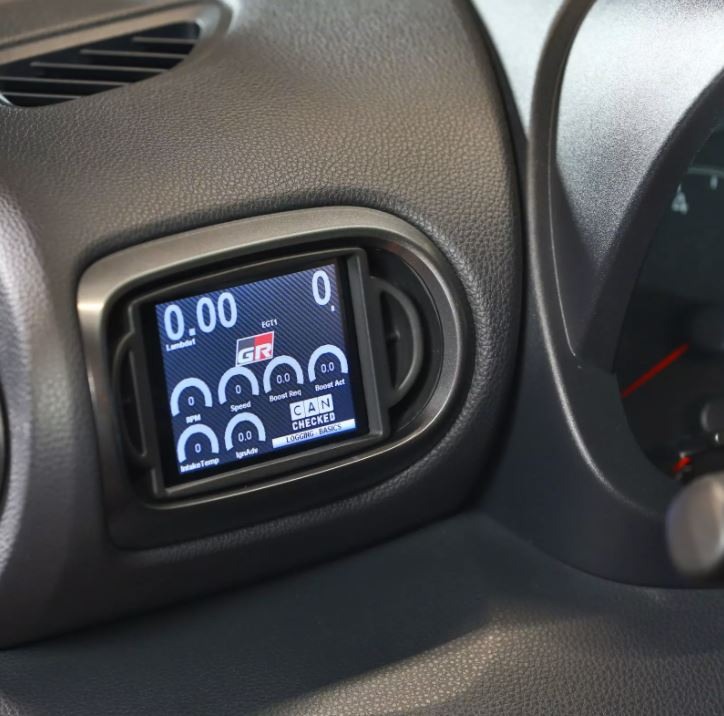

- support spécifique au véhicule / cadre de montage pour grille d'aération
- Écran CANchecked 2.8 pouces
- Jeu de câbles
- Câble adaptateur OBD 2
- carte Micro-SD 8 Go
- Adaptateur de carte Micro-SD
- Guide de démarrage rapide
Les instructions d'installation sont également disponibles sur le site web de CANchecked.
L'écran est configuré via le site web ou via le logiciel de configuration de l'écran (disponible sur le site web de CANchecked sous l'option de menu DSS). Le dbc-converter pour le protocole Can Bus et le configurateur en ligne pour les widgets, ce dernier pouvant également être réglé via le tactile...
La plage de température de l'écran est comprise entre -10°C et 70°C.
L'alimentation électrique nécessaire est de 12V, mais il est également possible d'utiliser 5V ou 24V en option.
